Rabu, 12 Juni 2013

Minicab Modif

Mitsubishi L 100  yang dikenal dengan Minicab 55  atau tua- tua keladi merupakan jenis kendaraan mini bus yang berjaya di era 80-an. Mobil bermesin 2 silinder ini memang jarang kita jumpai saat ini. Meskipun sudah berumur lawas mobil ini  masih setia menemani
Minicab Tua
hari-hariku

“Ini adalah berkah yang diberikan oleh Tuhan  mobil ini lah yg setia setiap saat tampa mengenal panas maupun hujan mengantar saya ketempat kerja


Selengkapnya...

Rabu, 03 Agustus 2011

iQSO 2009

iQSO adalah kepanjangan dari Integrated QSO,di mana di sitem ini pengguna dapat berkomuikasi menggunakan mode:

Voice
layanan mode voice,mirip dengan layanan sebelumyan di eQSO 2007,kecuali program yang di gunakan lebih sederhana,Selama kurung waktu ini,aplikasiMOZPD standar tetap dapat mengakses sistem.
Gateway Saraba kawa Lokal Tabalong yang berdiri sejak tahun 2009 konek pada iQSO 2009 pada Server :iqso.no-ip.org pada room Nusantara net,menggunakan software 2009 versi edit seperti gambar di bawah ini :

Masukan informasi mengenai Anda:
Contoh:
Server: iqso.no-ip.org
Callsign:YF7MYS
Kanal Pilihan:NSTARA.NET
Dan Informasi Stasiun:Yasin Tabalong
Selanjutnya Click tombol Login.


Gambar 1. Koneksi ke Server berhasil dilakukan
Jika dilayar iQSO anda tampil seperti gambar 1 diatas, berarti instalasi dan koneksi stasiun anda telah berhasil dilakukan, anda tinggal mencoba melakukan komunikasi, dengan cara pertama dengarkan dulu, baru jika ada kesempatan untuk masuk, silahkan anda masuk dengan menekan, tombol PPT ON dan PTT OFF bila sudah selesai.


Menjalankan iQSO Indonesia 2009 Sebagai Gateway

Server: iqso.no-ip.org
Callsign:YF7MYS-L
Kanal Pilihan:NSTARA.NET
Dan Informasi Stasiun:GW.SARABA KAWA ORLOK TABALONG

Download Software iqso 2009 disini
Selanjutnya Click tombol Login.1. ClickTombol PTT Keyer, untuk mengatur setting Serial Port yang terhubung ke Interface,

PTT keyer dan Pengaturan
Sequelch
a. Pilih Serial Port yang anda gunakan, Com1 atau Com2,
b. CTS. diaktifkan
c. RTS/7 Diaktifkan
Kemudian Click Tombol Simpan, untuk menyimpan setting PTT Keyer kedalam konfigurasi iQSO Indonesia 2009.

D. Rangkaian PTT Keyer
PTT Keyer ini berguna sebagai Interface antara komputer dengan radio, yang disambungkan melalui port Serial

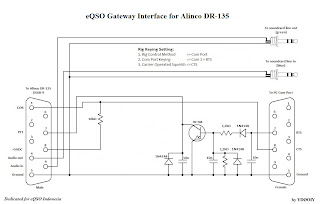

Untuk membangun sebuah gateway di perlukan interface untuk menghubungkan PC dan Radio 2 m,Ini adalah contoh interface yang di pergunakan gateway sarabakawa dengan sistem cts,dengan radio alinco DR- 135.
Klik gambar untuk memperbesar,download skema interface klik disin,Skema Interface di atas untuk gareway dairek.


Skema diatas ini untuk interface Repeater Gateway For Alinco DR-135 Klik gambar untuk memperbesar,Download Skema Interface klik disini

Supaya bisa TX di iQSO kita harus modif sedikit radio DR-135 untuk mendapatkan 5 volt,ganti cable yang di COM DP 9 pin no 8 yang ada di belakang radio DR-135 dengan cable yang lebih besar terus solder di ic seperti gambar diatas(cable yang warna merah)



Selamat Menggunakan iqso 2009.
